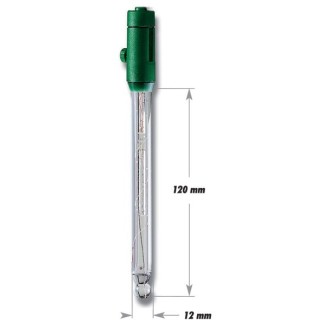

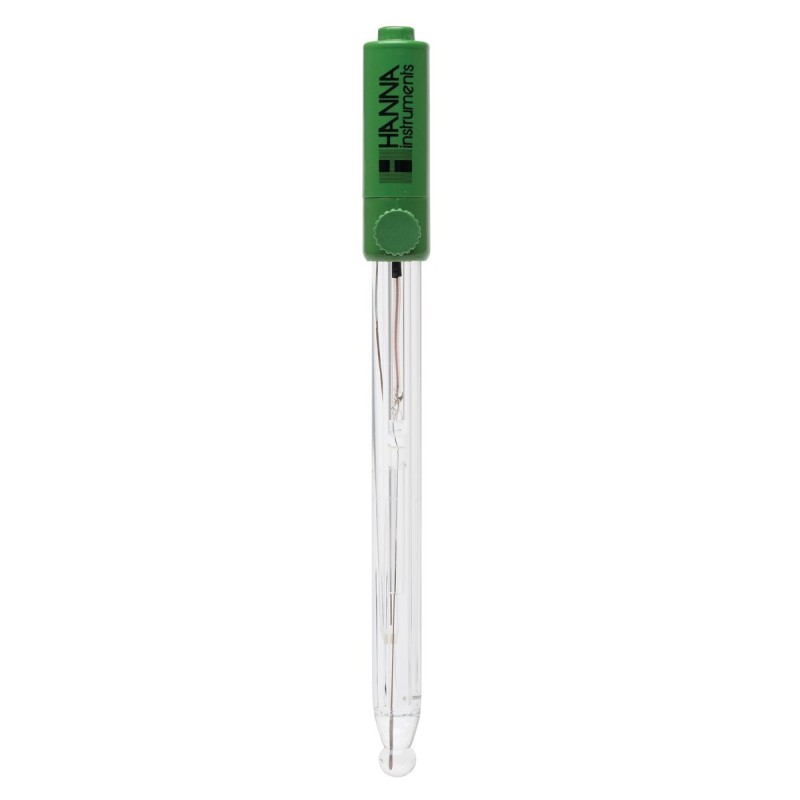

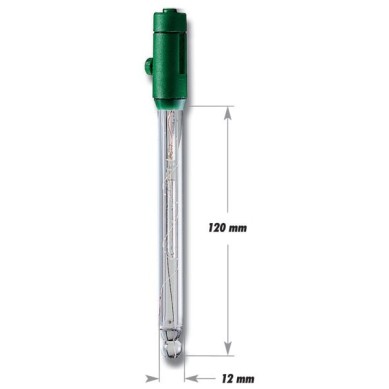

Electrodo HI1131B pH Vidrio, BNC

Hanna Instruments ofrece una amplia variedad de electrodos de pH que están diseñados para muchas aplicaciones diferentes. El tipo de vidrio utilizado para la detección de pH, la forma del bulbo, material del cuerpo, tipo de unión, tipo de referencia y electrolito utilizado son sólo algunas de las consideraciones de diseño.

El HI1131B utiliza alta temperatura del vidrio (HT), la bombilla esférica, cuerpo de vidrio, frita cerámica única, doble unión y se puede rellenar con 3,5 M de KCl.

 Alta temperatura del vidrio Formulación

La medición del pH a temperaturas muy elevadas es perjudicial para el bulbo de vidrio sensible y acortará la vida útil de la misma. Un electrodo de pH con el vidrio de uso general (GP) tendrá una resistencia de 100 megaohmios a 25 o C, mientras que la resistencia del vidrio HT es de alrededor de 400 megaohmios a 25 o C. Como se utiliza el HI1131B a temperaturas elevadas la resistencia disminuye a acercarse a la del vidrio GP. El HI1131B es adecuado para su uso con muestras que miden de 0 a 100 o C.

Cristal bombeado Consejo

La bombilla esférica es para uso general. Otras formas de las puntas incluyen cónica para la penetración y la punta plana para mediciones de superficie.

Cuerpo de cristal

El cuerpo de vidrio es ideal para uso en laboratorio. El vidrio es resistente a muchos productos químicos agresivos y se limpia fácilmente. El cuerpo de vidrio también permite una transferencia rápida de calor al electrolito de referencia interna. El mV generada por la celda de referencia depende de la temperatura. Cuanto más rápido el electrodo alcanza el equilibrio, el más constante el potencial de referencia.

Única de cerámica de referencia de unión doble

El HI1131B es un diseño de doble unión. Los electrodos de pH están disponibles como una sola unión o de doble unión. Véase más abajo para una descripción completa de las diferencias. La unión también conocido como un puente de sal es componente necesario del circuito eléctrico. El movimiento de los iones debe fluir a través de la unión para una lectura estable. La referencia externa tiene una sola banda cerámica. La cerámica es un material poroso que es fácilmente fusionado con el cuerpo de vidrio y tiene un coeficiente de expansión similar. Una unión de cerámica individual tiene una velocidad de flujo de 15 a 20 l / hora. Otros tipos de conexiones están disponibles con caudales más altos y hechos con diferentes materiales.

Rellenable

El HI1131B es una sonda rellenable. Dado que es un electrodo de pH de doble unión de la solución de llenado es el HI 7082 3.5M KCl. Esta solución no contiene ningún plata como con electrodo de unión simple. La ausencia de la plata va a impedir cualquier precipitado de plata que se formen en la superficie de unión y obstruirlo. La obstrucción de la unión dará lugar a lecturas Drifty y erráticos.

Conector BNC

El HI1131B utiliza un conector BNC. Este tipo de conector es universal ya que puede ser utilizado en cualquier medidor de pH que tiene la entrada hembra BNC sonda. Otro tipo de conectores incluyen DIN, tipo tornillo, tipo T, y de 3,5 mm para nombrar unos pocos. Estos tipos de conectores tienden a ser propiedad de un tipo particular de metros y no son intercambiables.

Unión simple versus doble unión de pH Electrodos

electrodos convencionales son normalmente de una sola unión. Tal como se representa por el ?? figura anterior, estos electrodos tienen solamente un único punto de unión entre el cable refernce interna y la solución externa. Bajo condiciones adversas, tales como alta presión, alta temperatura, las soluciones altamente ácidas o alcalinas, el flujo positivo del electrolito a través de la unión a menudo se invierte dando como resultado la entrada de solución de muestra en el compartimiento de referencia. Si esto no se controla, el electrodo de referencia puede contaminarse, lo que lleva a un fallo completo del electrodo. Otro problema potencial con los electrodos de unión simple es la obstrucción de la unión debido a la precipitación de cloruro de plata (AgCl). La plata puede ser fácilmente precipitar en muestras que contienen tampón Tris o metales pesados. Cuando la solución de electrolito entra en contacto con la muestra, algunos AgCl se precipitará sobre la cara externa de la unión. El resultado es lecturas Drifty obtenidos del sensor.

Sistema de unión doble de Hanna, como el nombre implica, tiene dos uniones, solamente uno de los cuales está en contacto con la muestra como se muestra en la figura ??. Bajo condiciones adversas, la misma tendencia de la entrada de la muestra es evidente. Sin embargo, como el sistema de electrodo de referencia se separa físicamente de la zona intermedia de electrolito, la contaminación del electrodo se reduce al mínimo. La probabilidad  de obstrucción de la unión también se reduce con un electrodo de doble unión desde la celda de referencia externa utiliza una solución de relleno ?? que está "libre de plata". Puesto que no hay plata presente, no hay ningún precipitado que se puede formar a obstruir la unión.
