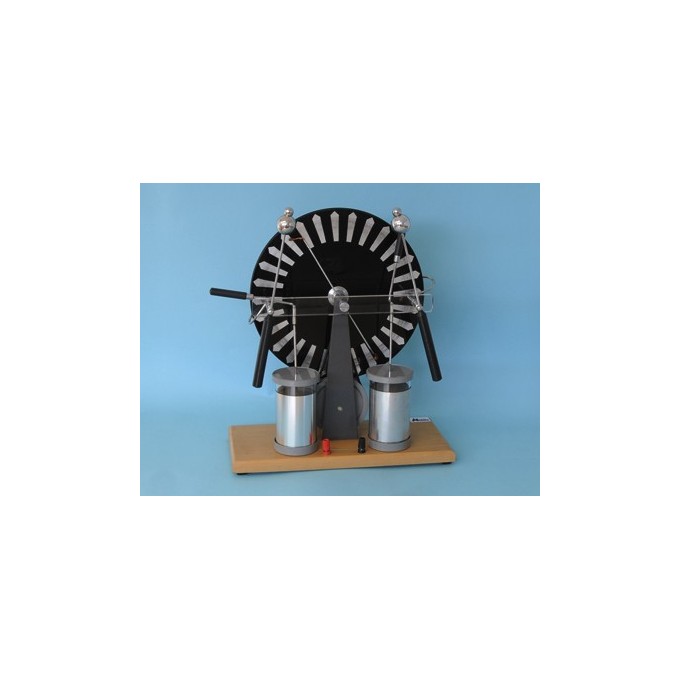

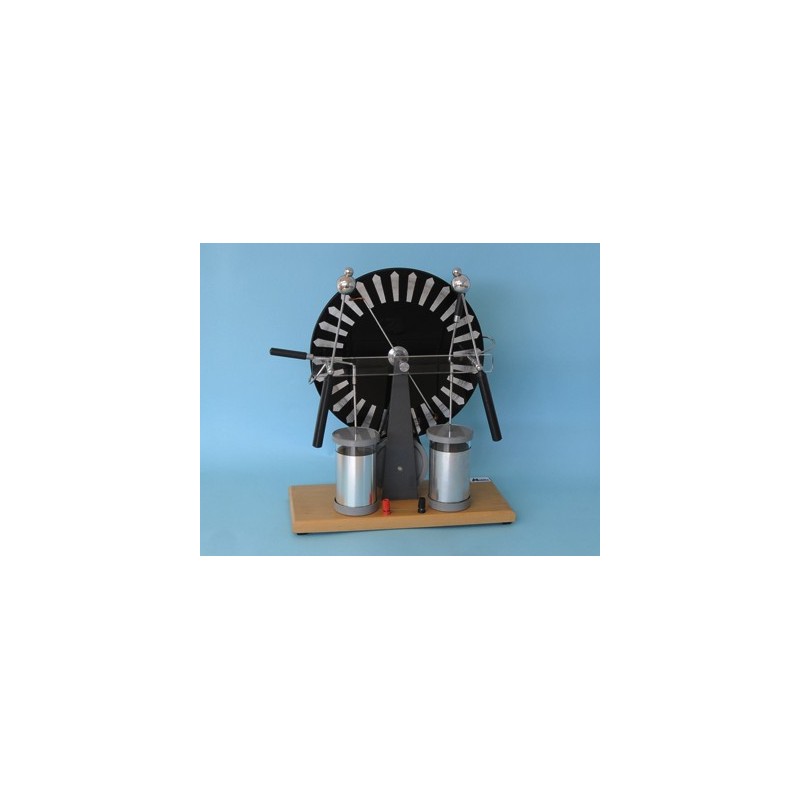

Máquina de Wimshurst

Dispositivo tradicional capaz de generar potenciales electrostáticos elevados que pueden producir chispas de hasta 7 cm aprox. de longitud en condiciones ambientales favorables.

Equipado con 2 placas acrílicas cada una de diámetro 25 cm aprox. con sectores de aluminio pegados radialmente a lo largo del borde.

Ambas placas son paralelas entre sí y giran en direcciones opuestas a través de un sistema de poleas y correas; la polea en una de las placas presenta una manivela para hacer girar manualmente el sistema.

El dispositivo presenta también 2 barras cruzadas con “peines” colectores en los extremos y dos esferas de descarga montadas en el extremo de un par de brazos cuyo extremo opuesto presenta un mango aislante que permite regular la distancia entre ambas esferas.

La carga se puede acumular en una par de botellas de Leyden de alta capacidad que pueden ser conectadas o desconectadas según se desee para incrementar la energía acumulada.

Cuando la máquina comienza a girar, las esferas de descarga van acumulando carga hasta que tiene lugar la transferencia de una esfera de descarga a otra en forma de chispa eléctrica.

La chispa se produce intermitentemente por el giro continuo de las placas.

El aparato completo está montado sobre una base bien aislada que también presenta un par de terminales para conexión a tierra de las botellas de Leyden.
