Mesa de fuerzas

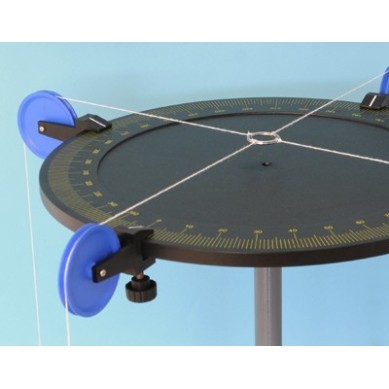

Utilizada para verificar las leyes de composición y resolución de fuerzas utilizando diagramas de vectores de varias fuerzas concurrentes. Compuesta de una gruesa mesa circular en aluminio, de unos 40 cm diámetro y recubierta de pintura epoxi negra resistente a las rayaduras. El reborde exterior de la mesa presenta una escala circular graduada de 0 a 360º (divisiones cada 1º y número cada 10º).

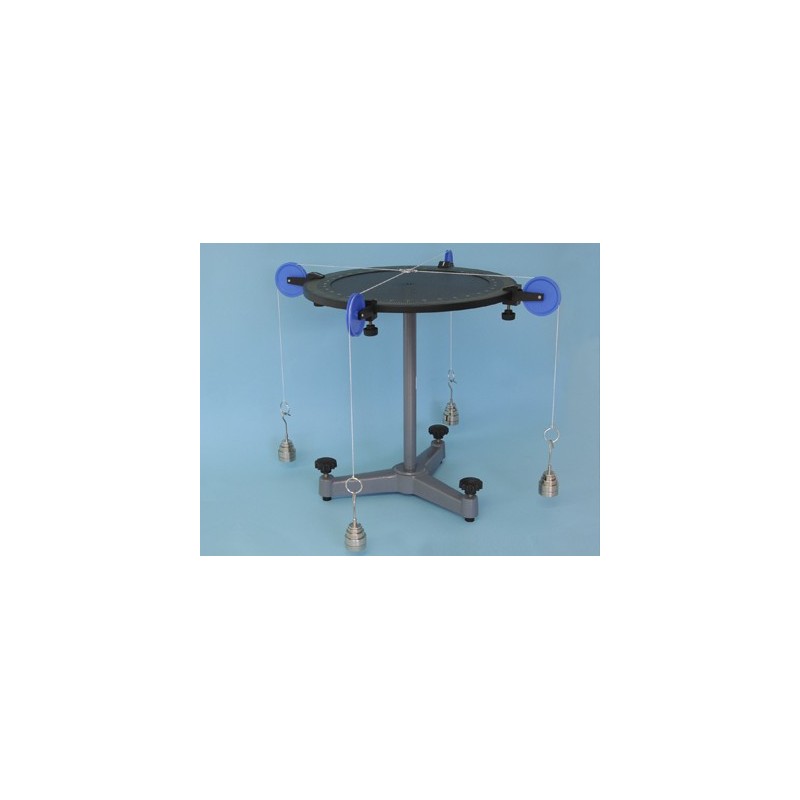

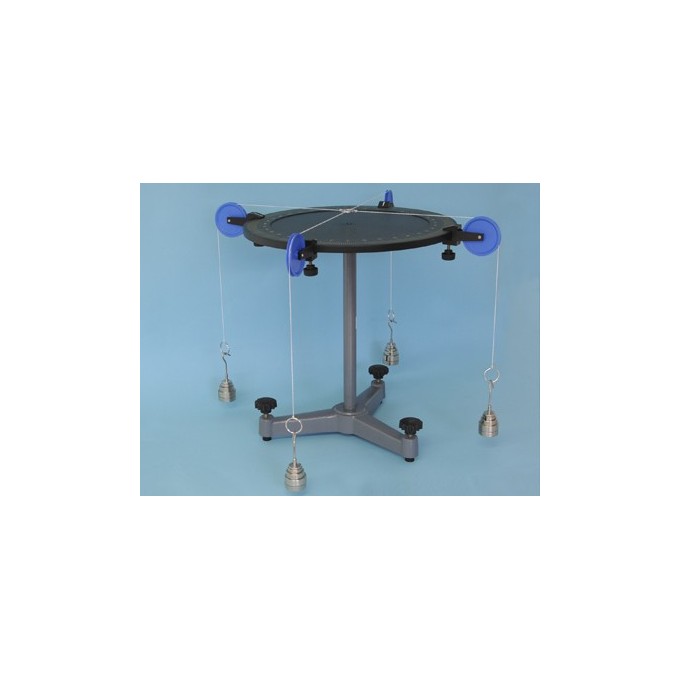

La mesa está montada sobre una base trípode robusta y estable de metal fundido que presenta 3 patas regulables en altura para poder nivelar correctamente la mesa de fuerzas.

Se suministran también 4 poleas con pinzas para poder ser acopladas en cualquier lugar a lo largo del reborde. Una pequeña barra de metal colocada en el punto central de la mesa permite comprobar el equilibrio de las fuerzas mediante el centrado de una anilla unida a los cordeles de los cuales se suspenden las masas a través de las poleas a su alrededor.

El equipo se suministra completo con un juego de cordeles anudados a la anilla central, la barra de centrado y 4 juegos de pesas con ranuras y gancho para suspenderlas de los cordeles. Cada juego de pesas se compone de 1x100 g, 1x10 g, 1x20 g, 1x50 g y un soporte con gancho de 100 g.
