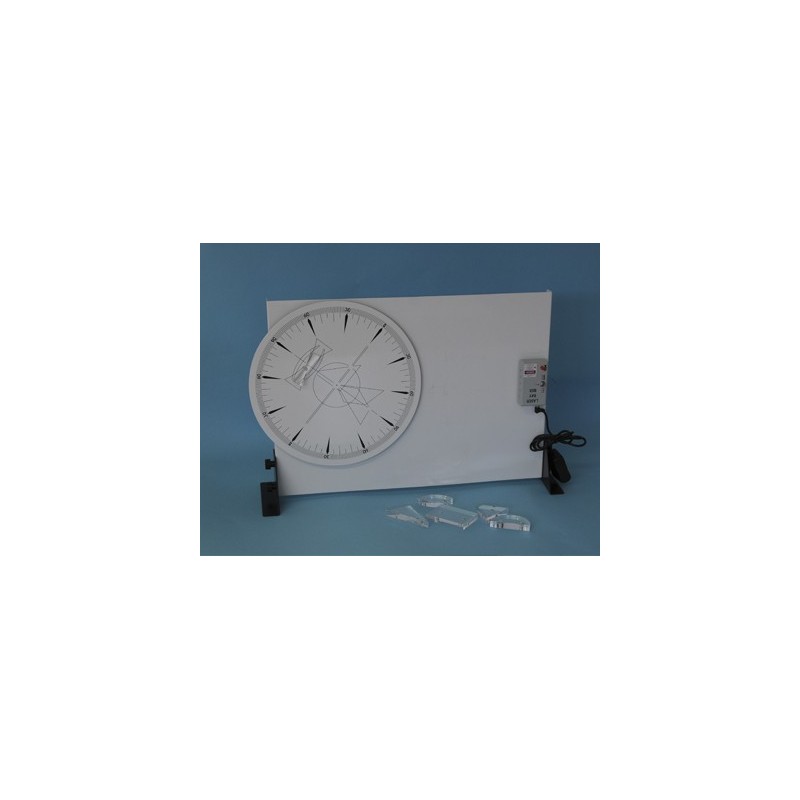

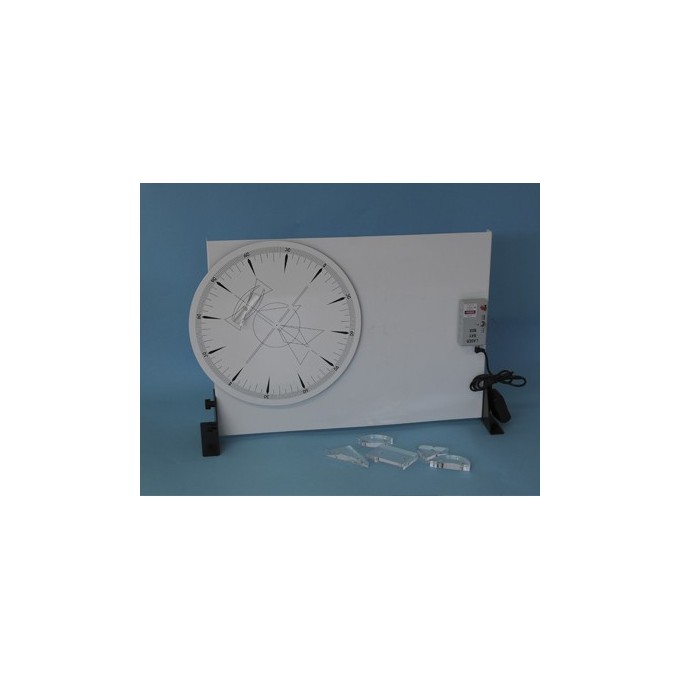

Disco de Hartl completo

1| Aparato diseñado para estudiar los distintos conceptos de óptica incluyendo la reflexión y refracción mediante la técnica de trazado del rayo de luz. Compuesto por un disco metálico blanco giratorio, de unos 30 cm de diámetro.

El disco presenta una graduación 90°-0-90°-0-90° (divisiones de 1°) que divide el disco en 4 cuadrantes iguales con el centro claramente marcado.

También se encuentran marcadas las formas de diferentes elementos ópticos para facilitar su posicionamiento durante la realización de los experimentos.

El equipo se suministra con una fuente de luz tipo láser que permite la proyección de 1, 3 o 5 rayos paralelos para la realización de los diferentes experimentos. También se incluye un juego completo de 6 elementos ópticos:

1| Prismas acrílicos (refracción): semicircular, biconvexo, bicóncavo, prisma con ángulo recto, triángulo equilátero y prisma trapezoidal

2| Espejos (reflexión): plano y semicircular

Todos los elementos ópticos presentan potentes imanes en la base para poder colocarlos de manera segura en posición vertical u horizontal sobre la superficie del disco metálico.

La base de todos los componentes de refracción está esmerilada para minimizar la reflexión interna y mostrar el paso del haz de luz a su través.
